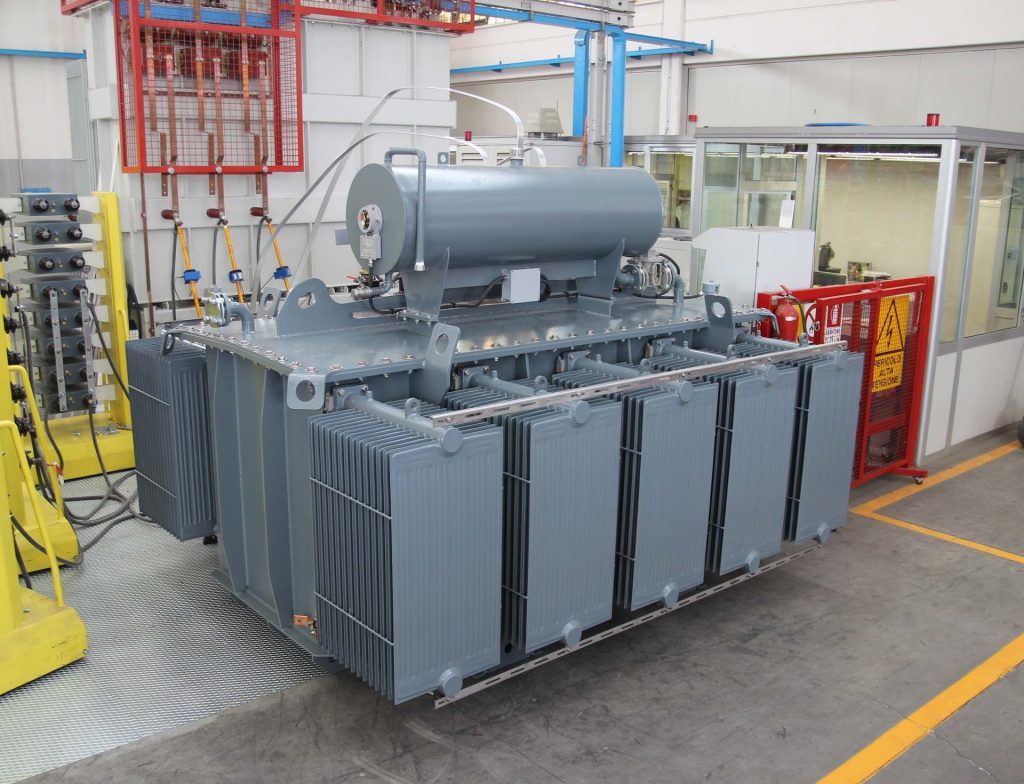

ÖLDROSSELN

Die Begrenzerdrosseln dienen zur Begrenzung des Linienstroms. Üblicherweise werden sie verwendet, um zu garantieren, dass der Strom im Schadensfall nicht die von den Schutzvorrichtungen zulässigen Werte überschreitet. Sie sind seriell an der Linie geschaltet. Es handelt sich hierbei um einphasige Spulen, ohne Kern, dreiphasig angeschlossen, die burgartig eine über der anderen geschaltet sind oder vor Ort dreiphasig angeschlossen sind.

Üblicherweise in Öl ausgeführt, mit einem dreiphasigem Kern mit einer Zickzack-Wicklung.. Diese Drosselart wird verwendet, um einen fiktiven Nullpunkt zu schaffen, direkt an der Erdung anzuschließen oder über einen Widerstand. Die Neutralleiter sind über einen Nebenschluss mit der Leitung verbunden.

Nullpunktbilder-Drosseln sind einphasige oder dreiphasige Drosseln, die zur Reduzierung des Oberwellengehalts im Netz oder in Anlagen mit hohen Spannungsverzerrungen eingesetzt werden. Sie sind seriell oder parallel geschaltet an Leistungen (Kondensatoren) sowohl auf der NS als auch an der MS Seite.

Die Shunt-Drosseln kompensieren die Leistungen der langen Übertragungslinien, so vermeidet man das Ansteigen der Spannung am Ende dieser Linie und werden im Abzweigung zur Linie angeschlossen.

Nebenschlussdrosseln werden in Reihe zur Gleichstromleitung geschaltet, wo eine Stromwelligkeit auftritt, die reduziert werden muss.. Üblicherweise sind die Nebenschlussdrosseln einphasig.

Es handelt sich um Drosselspulen, die mit Kondensatoren in Reihe geschaltet sind und es ermöglichen, die Resonanzfrequenz auf Werte zu verschieben, die für die Kondensatoren selbst nicht gefährlich sind.
